Научная карта Марса: вулканы, каньоны и древние озёра
Марс 3D помогает сопоставить форму поверхности с настоящими орбитальными изображениями. Вращайте планету, переходите к объектам и сравнивайте фотографию с научными картами. Геометрия модели Марса основана на измеренном рельефе; цвета фотографий и цвета научных индексов имеют разный смысл. Для работы самой карты нужны JavaScript и WebGL 2, а описания ниже доступны без их включения.
Олимп — щитовой вулкан
Олимп — гигантский щитовой вулкан в области Фарсида и крупнейший вулкан Солнечной системы. Его пологие склоны сложены многими потоками лавы. На обзорной карте видны широкое основание, уступ по краям вулканического щита и сложная вершинная кальдера. Сопоставление снимка с MOLA помогает отличить изменения высоты от светлых и тёмных участков фотографии.
Название и координаты USGS / IAU · Научные сведения NASA о Марсе

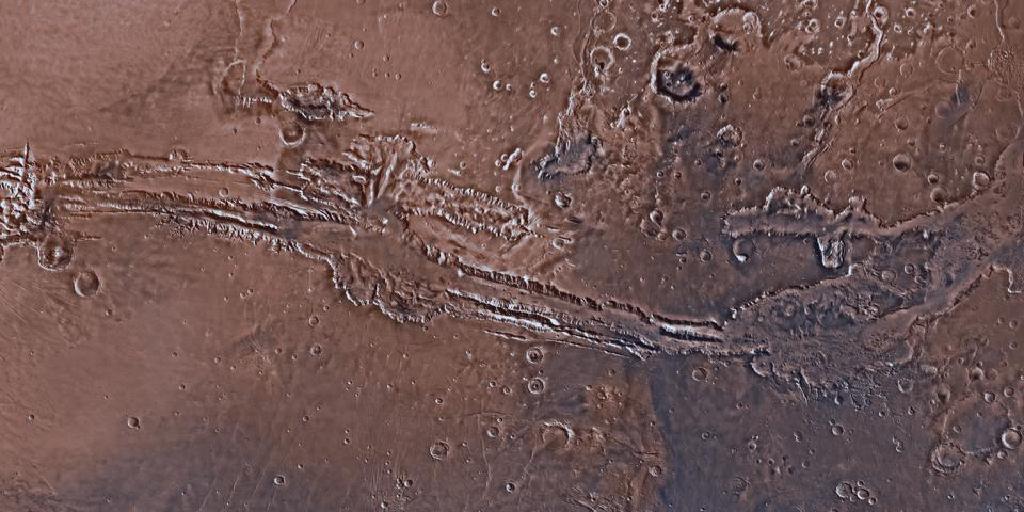

Долина Маринера — система каньонов
Долина Маринера — система каньонов длиной около 4 000 км вблизи экватора. Её облик связан с деформацией коры, разрушением склонов и переносом материала. Это целая система впадин, а не русло одной реки. В орбитальном виде удобно проследить общую структуру; CTX показывает оползневые отложения и детали стенок там, где есть покрытие.

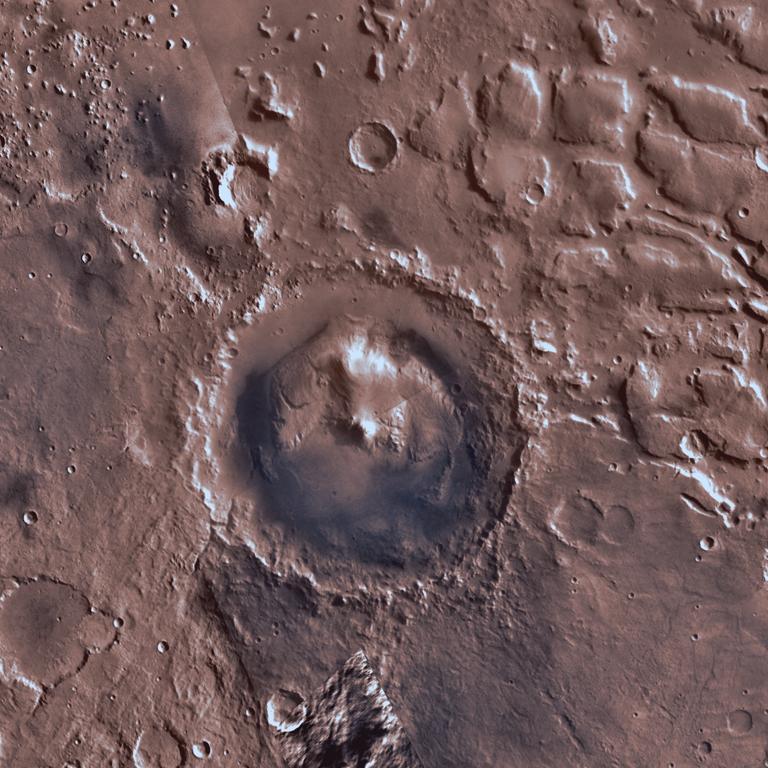

Кратер Гейла — следы древних озёр
В кратере Гейла находится слоистая гора Эолида, известная также как гора Шарп. Осадочные породы сохраняют свидетельства древних озёр и смены условий среды. Кьюриосити исследует кратер с 2012 года. При чтении снимков важно различать ударную форму кратера, поздние отложения и эрозионные структуры. Кнопка участка Кьюриосити переносит к проверенной полосе HiRISE, которая покрывает лишь часть кратера.
Карточка объекта USGS / IAU · Осадконакопление и эрозия: NASA

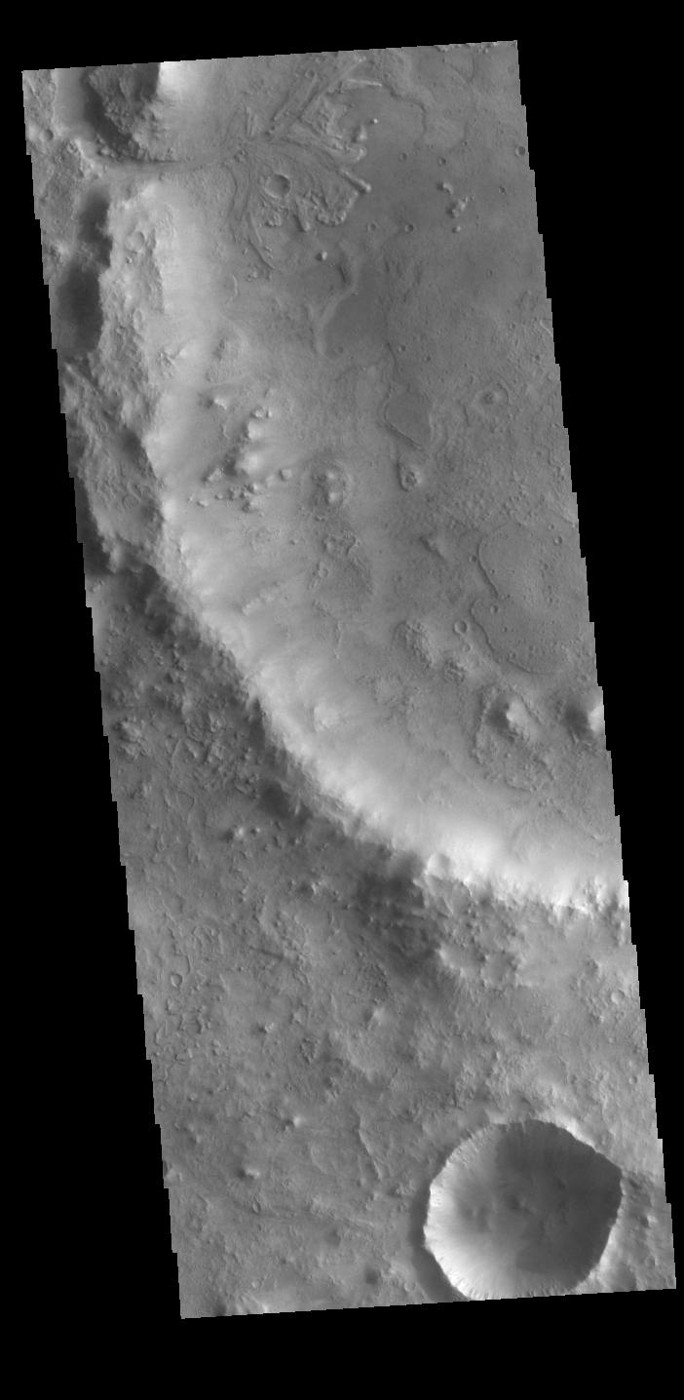

Кратер Езеро — древняя речная дельта
Езеро — кратер диаметром около 45 км у западного края равнины Исида. Древняя река оставила здесь дельту, где осадки могли сохранять информацию о водной среде. Персеверанс исследует этот район с 2021 года. В приложении сверхдетальная HiRISE подготовлена для участка 2 × 2 км у посадки, а CRISM показывает спектральные индексы более широкого региона Езеро / борозды Нили. Это разные продукты с разным покрытием.
Как читать снимки, высоты и научные цвета
Разрешение и границы данных
CTX — чёрно-белая орбитальная мозаика примерно 5 м/пикс с пробелами и возможными смещениями привязки. Исходные HiRISE имеют разрешение до 0,25 м/пикс, но текущая текстура зависит от масштаба, геометрии и загрузки. Диагностика показывает эти величины отдельно. Приближение камеры не создаёт новых деталей в исходном изображении.
MOLA показывает обзор высот. THEMIS — относительную ночную инфракрасную яркость, не температуру в кельвинах. CRISM показывает спектральные индексы: подтверждение минералов требует анализа спектров. Геология USGS использует 44 категории карты масштаба 1:20 000 000. Прозрачные пробелы сохраняются. SWIM пока недоступен: продукт и его геопривязка не подтверждены.
Источники: Трёхмерная поверхность Марса, Мозаика CTX лаборатории Мюррея, HiRISE, USGS / THEMIS, NASA PDS / CRISM, USGS SIM 3292, Танака и соавторы.
